1。485总线应采用什么样的通讯线

必须采用国际上通行的屏蔽双绞线。我们推荐用的屏蔽双绞线的型号为RVSP2*0.5（二芯屏蔽双绞线，每芯由16股的0.2mm的导线组成）。采用屏蔽双绞线有助于减少和消除两根485通信线之间产生的分布电容以及来自于通讯线周围产生的共模干扰。

工程商大都习惯采用5类网线或超5类网线作为485通信线，这是错误的。这是因为： < BR>(1)普通网线没有屏蔽层，不能防止共模干扰。
（2）网线只有0.2mm平方，线径太细，会导致传输距离降低和可挂接的设备减少。
（3）网络线为单股的铜线，相比多芯线而言容易断裂。

2。 为什么要接地

485收发器在规定的共模电压-7V至+12V之间时，才能正常工作。如果超出此范围会影响通讯，严重的会损坏通讯接口。共模干扰会增大上述共模电压。消除共模干扰的有效手段之一是将485通讯线的屏蔽层用作地线，将机具、电脑等网络中的设备地连接在一起，并由一点可靠地接入大地。

4。485通信线应如何走线？

通信线尽量远离高压电线，不要与电源线并行，更不能捆扎在一起。

5。为什么485总线要采用手拉手结构，而不能采用星形结构？

星形结构会产生反射信号，从而影响到485通信。总线到每个终端设备的分支线长度应尽量短，一般不要超出5米。分支线如果没有接终端，会有反射信号，对通讯产生较强的干扰，应将其去掉。

。485总线上设备到设备之间可以有接点吗？

在同一个网络系统中，使用同一种电缆，尽量减少线路中的接点。接点处确保焊接良好，包扎紧密，避免松动和氧化。保证一条单一的、连续的信号通道作为总线。

7。什么叫共模干扰和差模干扰？如何消除通讯线上的干扰？
485通信线由两根双绞的线组成，它是通过两根通信线之间的电压差的方式来传递信号，因此称之为差分电压传输。
差模干扰在两根信号线之间传输，属于对称性干扰。消除差模干扰的方法是在电路中增加一个偏值电阻,并采用双绞线；

共模干扰是在信号线与地之间传输，属于非对称性干扰。消除共模干扰的方法包括：
（1）采用屏蔽双绞线并有效接地
（2）强电场的地方还要考虑采用镀锌管屏蔽
（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线
（4）不要和电控锁共用同一个电源
（5）采用线性稳压电源或高品质的开关电源(纹波干扰小于50mV)

8。什么情况下在485总线上要增加终端电阻？
一般情况下不需要增加终端电阻，只有在485通信距离超过100米的情况下，要在485通讯的开始端和结束端增加终端电阻。

9。如何延长485的通讯距离

485网络的规范之一是1.2公里长度，32个节点数。如果超出了这个限制，那么必须采用485中继器或485集线器来拓展网络距离或节点数。
　　利用485中继器或485集线器，可以将一个大型485网络分隔成若干个网段。485中继器或485集线器就如同485网段之间连接的"桥梁"。当然每个网段还是遵循上面的485规范，即1.2公里长度，32个节点数。　　

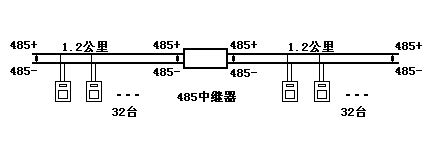

利用485中继器延长网络距离图示：

利用485中继器解决485分叉问题，如图所示：

利用485集线器构造星型485网络

485集线器是485中继器概念的拓广，它不仅解决了多分叉问题，同时也解决了网段之间相互隔离的问题，即某一个网段出现问题（例如短路等），不至于影响到其它网段，从而极大地提高了大型网络的安全性和稳定性。
我们可以从局域网从总线型到星型的发展历程，来体会星型布线网络给我们带来的好处。同样，采用485集线器构成的星型485网络也将是485网络发展的一个方向。
